通信基站防雷方案

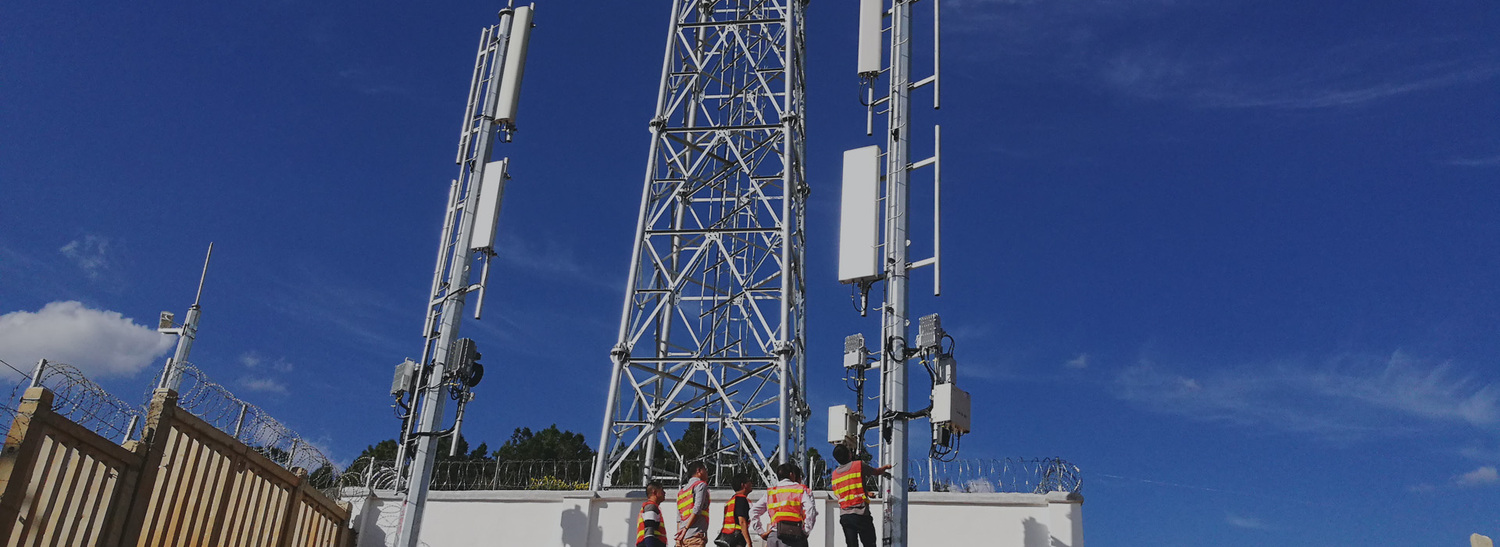

大家日常见到许多地区都是有高高的通讯塔，那麼你们了解她们是以什么方面来防雷么？

（1）、根据电源插头引入雷电的安全防护：

在各种各样传送路线中，电源插头是遍布较广的，也就代表着受雷电磁感应的机遇数最多，容易引入磁感应雷。依据气候材料对雷电波的频谱分析，雷电波的绝大多数动能集中化在40kHz下列，在其中最高的谐波电流份量就在直流周边，因而雷电波非常容易与电源插头藕合，客观事实也表明了这一点，由开关电源系统软件藕合引入的磁感应遭雷击导致设备的毁坏占遭雷击灾难损害几率的70%之上。因而对开关电源体系的防雷维护是全部防雷工程项目中不可或缺的一个阶段。

依据IEC1312防雷及过压标准中相关防雷系统分区的区划，对于关键系统软件的防雷应系统分区多方面考虑到。只做单极防雷很有可能会产生因雷电穿过大而致使的泄放后电流值过大毁坏设备或是维护能力不足导致的设备毁坏。因而，依据具体情况及防雷基本原理，融合YD5078-98《通信工程电源系统防雷技术规定》，本方案对开关电源系统软件推行多级别安全防护，从交流电力路线逐渐，依据通信基站关键开关电源配套设施设备的抗冲击工作能力和防雷器电流值规定，选用等级分类融洽，逐步降血压的安全防护标准，使过压降至对设备没害的值。具体办法如下所示：

当通信基站采用10kV髙压电压引入，根据专用型降压变压器供电系统时，在电力变压器的髙压侧和低电压侧的三相路线处各自改装活性氧化锌高、低电压高压避雷器。作为供电系统配电线路的A级过压安全防护（这里大多数由电力公司新建站时做）。当220/380V低电压配电路线立即引入通信基站时，在通信基站总配电柜三相五线处安裝较大载流容积为100KA型号为KSJ-380BJ/100三相交流电源防雷箱作为供电系统配电线路的B级安全防护。在电源的输入输出端改装较大载流容积为20KA型号为KSJ-F（S）/2DC10/48直流稳压电源防雷控制模块作为供电系统配电线路的C级安全防护。留意二级防雷器中间的间距超过10米。假如间距较近可应用退耦器来完成二级的动能分派，以保证二级防雷器能一切正常回应。另在防雷控制模块前需串连适度电流量容积的熔断丝或漏电保护开关，开展事后维护，以避免防雷控制模块因大电流量穿透时（防雷控制模块赶不及发烫脱口）对地短路故障，导致供配电系统的安全风险。

（2）、根据天同轴电缆、微波加热等电源线引入雷电的安全防护：

天馈、微波加热线从塔杆上引入主机房，当防雷接地遭到雷电时，防雷接地的引下线上面有强有力的雷电商品流通过，非常容易在天同轴电缆上磁感应雷电过压，该过压将沿天同轴电缆转输到GSM（CDMA）设备，进而毁坏收取和发送设备、传送设备等。因而在这里天同轴电缆与收取和发送设备连接处需安裝较大载流容积为10kA型号为KSJ-T3000天馈路线防雷器多方面安全防护（这里大多数新建站时早已保证）。

（3）、根据电缆线、光缆电缆金属材料提升芯引入雷电的安全防护：

实践经验证明，进到通信基站的PCM电缆线假如未改装保安人员模块导致PCM插口、PCM逻辑盘、话路板及其2Mb插口被雷劈坏的安全事故经常发生，为了更好地降低雷害安全事故的产生，在进到通信基站的PCM电缆线铜芯电缆应改装保安人员模块，空线相匹配就近原则接地装置，进出通信基站的线缆应将金属材料铠装电缆外护层做接地保护解决。

光缆电缆里的光纤线不容易传输雷电流，但光缆电缆的金属材料提升芯能磁感应并传输雷电流，金属材料提升芯一般与光端设备机壳相接，当雷电商品流通过光纤线金属材料提升芯传出时，使与金属材料提升芯相接的设备机壳端产生高电势差，而另一方面光端设备直流电供电系统开关电源的正极其低电势差（贴近零电势差），那样设备机壳的高电压必定根据设备开关电源正级充放电，进而轻则使传送设备发生误码，严重将设备的线路板立即损坏，导致通讯终断，因而进出通信基站的光缆电缆应将缆内的金属材料提升芯在终端设备处做接地保护解决。

（4）、接地保护、地电势还击的安全防护：

电子器件设备及网上的接地装置关键包含三种，即保护接地、接地保护，防雷接地装置，依据有关标准，这三种地各自与电子器件设备所属房屋建筑的当然接地网（或是另建人力接地网）相接，完成电子器件设备及互联网安全防护所须要的零电势差、等电位连接。与此同时房屋建筑的防雷系统软件（防雷接地、避雷线、避雷网等）根据金属材料引下线也与该接地网相接，完成遭雷击时泄流雷电动能的目地。这就是规范所规范的协同接地体。

YD5068-98《移动通信基站防雷与接地设计规范》规定，通信基站的接地线电阻值应低于5Ω，通信基站设备的工作中地、保护区与防雷地在通信基站协同接地网上的引触点间距不宜低于5m，标准容许时须间距10m～15m。塔杆防雷接地的接地装置引触点与工作中地、保护区的引触点宜各自组装在顶角塔基上。塔杆顶部至底端衔接电阻器应低于0.03Ω，塔杆接地址应与设备接地保护、保护接地点分离5m之上的间距。塔杆上搭建的移动通信技术系统软件同轴电缆，同轴线金属材料外护层应在无线天线处及进到主机房入口两侧就近原则接地装置，经走线架上塔的同轴电缆及同轴线，其屏蔽掉层应在其拐弯处上边0.5m～1m处开展较好的接地装置解决,当同轴电缆及同轴线长短超过60m时，其屏蔽掉层宜在塔的正中间位置提升一个与架体的接地装置节点，户外走线架前因后果两边均应该和电线接头、或地网相接。

（5）、地网的制做

接地装置是防雷工程项目中一个主要的阶段，地网是雷电流最后好去处，地网的优劣可以直接危害防雷实际效果的优劣。没有一个有效、优良的地网不仅起不了非常好的防雷实际效果，乃至有时候会得不偿失。本方案选用竖直接地体与水准接地体紧密结合，制作接地线电阻均低于5欧的地网。地网竖直接地体选用50×50×5×2500热镀锌角钢，水准接地体选用4×40热镀锌扁钢，竖直接地体与水准接地体的联接选用双层电焊焊接，水准接地体与水准接地体的钢筋搭接选用双层电焊焊接，电焊焊接总面积不小于10mm2，电焊焊接处刷红丹做防锈解决。针对土壤电阻率高的地网还要加降阻剂。
