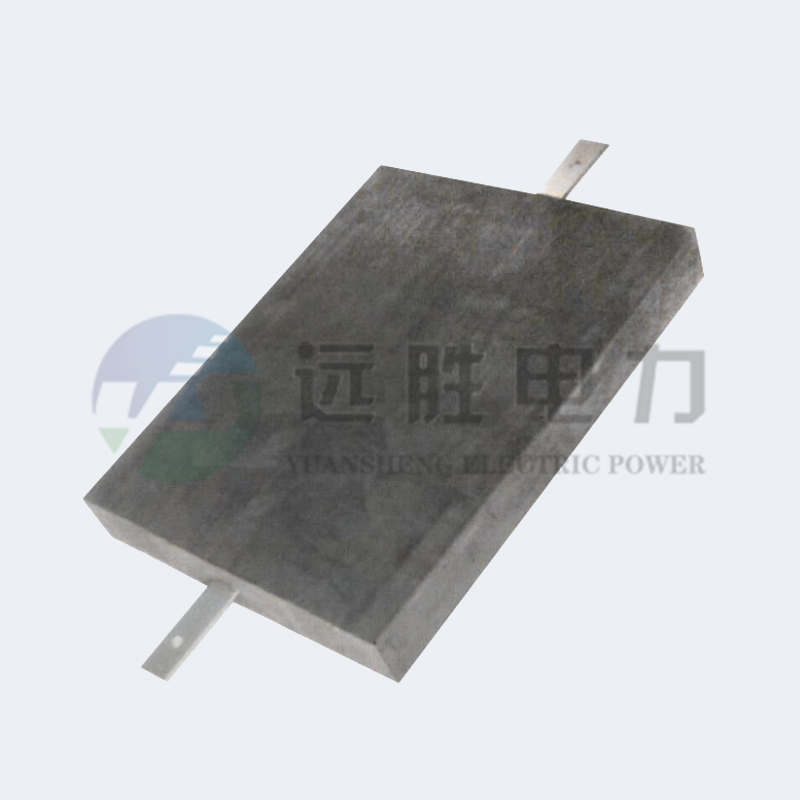

物理接地模块

产品简介

物理接地模块是一种内防腐外降阻的复合接地体，内为经防腐处理的金属支架为电极芯，以高导电石墨粉和含电解质导电物的硅酸盐为主要原料，再经高压压制成型，最后经陈化处理的无机接地体。具有物理降阻剂同等效果，且施工更为方便。金属电极与与高铝硅酸盐形成高致密层，可防止包括海水在内的一切腐蚀介质的侵蚀。本产品是实现高低温、干湿度各种环境各类稳定长效接地要求的根本保证，它解决了以往降阻性与腐蚀性共同存在的矛盾。已广泛应用与现代电气、通信等各个接地领域，特别适合野外高山及缺水地区使用。无毒、无腐、无环境污染。

性能特点

1、采用化学稳定非金属导体材料作为模块的导电介质，其导电性不受季节影响;

2、能吸湿保湿、能保持与土壤有效接地、接地电阻低:

3、在高土壤电阻率地区，能有效降低地网接地电阻;

4、耐大工频和冲击电流冲击，电阻稳定;

5、耐腐蚀、无毒、使用寿命长、安装简便。

技术参数

1、电阻率试验p≤0.12.m 型号 规格 外形 重量Kg

2、物理性参考实验:

失水实验p≤0.1Ω·m

水浸泡实验p<0.1Ω·m

冷热循环实验p≤0.1Ω·m

3、冲击电流耐受实验:△R%≤10%

4、工频电流耐受实验:△R%<10%

5、酸碱度测量实验:PH=8-12

6、模块内金属接地体腐蚀实验:平均腐蚀率≤0.3MM/年

施工方法

1、接地模块采用水平埋置，埋置深度不小于0.8M;

2、模块间距不小于4M;

3、模块极芯相互并联或与地线连接时，必须焊接，焊接长度为连线宽度的2倍或采用放热焊接:

4、应在焊接处清除焊渣，涂上防腐导电漆或包裹长效物理降阻剂;

5、回填土时应适量洒水，分层夯实，待模块充分吸湿(24小时)后测量接地电阻。

用量计算

根据地网土层的土壤电阻率，采用下式计算方型接地模块用量:

水平埋置，单个模块接地电阻:

并联后总接地电阻:

式中P:土壤电阻率Ω.m

a、b:接地模块的长、宽(m)

Rj:单个模块接地电阻(Ω)

Rnj:总接地电阻(Ω)

n:接地模块个数

n:模块调整系数，一般取0.6-0.9

接地模块要达到某接地电阻(R)的用量:(此表以260x1000接地模块为例)

注意事项

1、贮存模块应保持一定的湿度、避免高温、干燥、暴晒;

2、运输和安装时，应避免机械力损伤模块;

3、在寒冷地区，模块应埋在冻土层以下。
